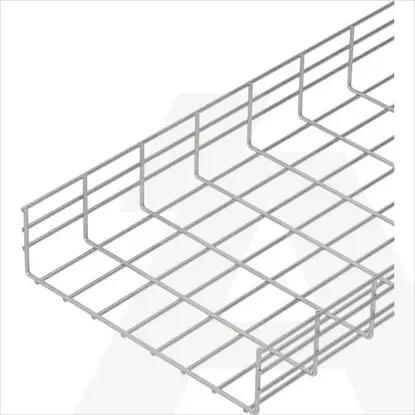

6003629 | SGR 105 400 A2

Boja

ostalo

Prikladno za integritet kruga

Ne

Radna duljina

-mm

RAL-broj

-

Radna temperatura

- - -°C

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 0,5 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 5,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 6,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 10,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 12,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 8,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 7,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 11,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 9,0 m

-N/m

Oblik profila

U-oblik

Duljina

3000mm

Visina

105mm

Vrsta konektora

Vijčano

Širina

400mm

Korisni presjek

36300mm²

Materijal

Ne hrđajući Čelik

Promjer uzdužne žice

6mm

Promjer poprečne žice

6mm

Težina

4.26kg/m

Model

Bez priključka

Mogući razmak podrške

1 - 4m

Kvaliteta materijala

Nehrđajući čelik 304 (1.4301)

Vrsta ispitivanja opterećenja prema IEC 61537

Tip II

Površinska zaštita

Neliječeno

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 2,0 m

1200N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 1,0 m

3500N/m

Integrirana particija

Nijedan

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 1,5 m

1900N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 2,5 m

850N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 3,0 m

700N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 4,0 m

450N/m
