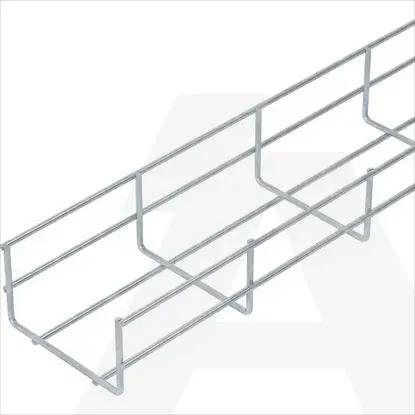

6000122 | SGR 55 100 FT

Kvaliteta materijala

ostalo

Boja

ostalo

Prikladno za integritet kruga

Ne

Radna duljina

-mm

RAL-broj

-

Radna temperatura

- - -°C

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 0,5 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 4,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 7,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 6,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 5,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 9,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 10,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 11,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 12,0 m

-N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 8,0 m

-N/m

Širina

100mm

Oblik profila

U-oblik

Visina

55mm

Promjer poprečne žice

6mm

Korisni presjek

4000mm²

Promjer uzdužne žice

6mm

Duljina

3000mm

Vrsta konektora

Vijčano

Model

Bez priključka

Površinska zaštita

Vruće pocinčano

Materijal

Čelik

Težina

1.72kg/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 1,5 m

1150N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 1,0 m

2000N/m

Vrsta ispitivanja opterećenja prema IEC 61537

Tip II

Mogući razmak podrške

1 - 3m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 2,5 m

500N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 2,0 m

750N/m

Sigurno radno opterećenje prema IEC 61537 s razmakom nosača 3,0 m

400N/m
