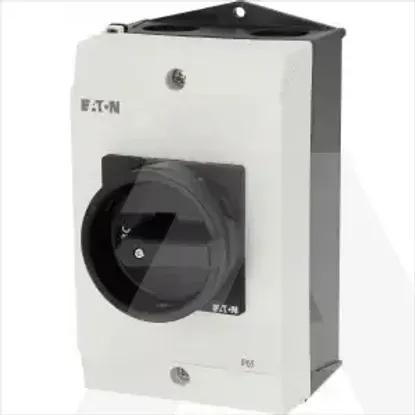

P1-25/I2H/MBS/SVB-SW/HI11

Izvedba kao prekidač za održavanje/servis

Da

Izvedba kao glavni prekidač

Da

Izvedba kao sigurnosni prekidač

Ne

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Izvedba kao prekidač za vožnju unazad

Ne

Nazivna radna snaga pri AC-3, 400 V

7.5kW

Nazivna radna snaga pri AC-23, 400 V

13kW

Nazivna trajna struja Iu

25A

Nazivni radni napon

690 - 690V

Maks. nazivni radni napon Ue AC

690V

Broj prekidača

1

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

1

Nazivna kratkotrajna podnosiva struja lcw

0.64kA

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

1

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Broj polova

3

Integrirani motorni pogon

Ne

Preklopna snaga na 400 V

13kW

Opcionalno oslobađanje napona

Ne

Motorni pogon opcijski

Ne

Konstrukcija uređaja

Kompletan uređaj u kućištu

Pogodno za podnu montažu

Da

Prikladno za prednji centar za montažu

Ne

Element kontrole boje

Crno

Mogućnost međusobnog zaključavanja

Da

Prikladno za međumontažu

Ne

Prikladno za prednju montažu s 4 rupe

Ne

Nazivna trajna struja na AC-21, 400 V

25A

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Nazivna trajna struja na AC-23, 400 V

25A

Stupanj zaštite (IP), prednja strana

IP65

Pogodno za montažu razvodne ploče

Ne

Stupanj zaštite (NEMA)

12

Vrsta električnog priključka glavnog kruga

Vijčani spoj

S prethodno sastavljenim kabelima

Ne

Visina

181mm

Širina

100mm

Dubina

116mm
