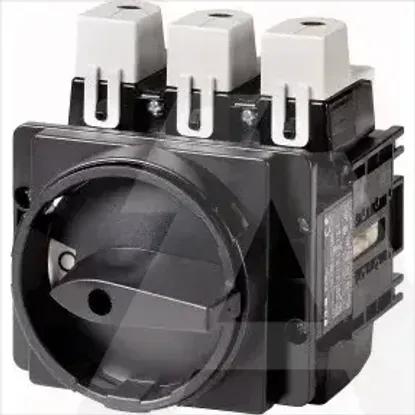

P5-160/EA/SVB-SW/HI10

Maks. nazivni radni napon Ue AC

690V

Nazivna trajna struja Iu

160A

Izvedba kao glavni prekidač

Da

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Izvedba kao prekidač za vožnju unazad

Ne

Izvedba kao sigurnosni prekidač

Ne

Izvedba kao prekidač za održavanje/servis

Da

Nazivna trajna struja na AC-23, 400 V

160A

Nazivni radni napon

690 - 690V

Broj prekidača

1

Nazivna trajna struja na AC-21, 400 V

160A

Nazivna radna snaga pri AC-3, 400 V

45kW

Nazivna kratkotrajna podnosiva struja lcw

3kA

Nazivna radna snaga pri AC-23, 400 V

55kW

Preklopna snaga na 400 V

55kW

Uvjetovana nazivna struja kratkog spoja Iq

30kA

Broj polova

3

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

0

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

1

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Motorni pogon opcijski

Ne

Integrirani motorni pogon

Ne

Prikladno za međumontažu

Ne

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Opcionalno oslobađanje napona

Ne

Pogodno za podnu montažu

Ne

Prikladno za prednji centar za montažu

Ne

Prikladno za prednju montažu s 4 rupe

Da

Pogodno za montažu razvodne ploče

Ne

Element kontrole boje

Crno

Vrsta električnog priključka glavnog kruga

Stezaljka okvira

Mogućnost međusobnog zaključavanja

Da

Stupanj zaštite (NEMA)

12

Stupanj zaštite (IP), prednja strana

IP65

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

S prethodno sastavljenim kabelima

Ne

Širina

130mm

Visina

150mm

Dubina

115mm
