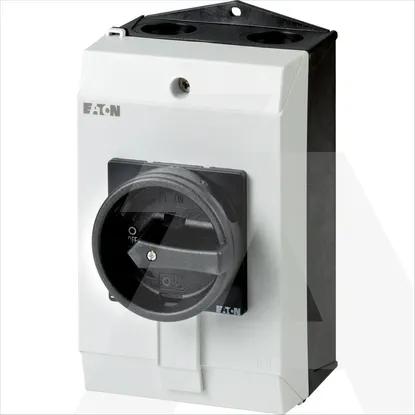

P1-25/I2H/SVB-SW/HI11

Izvedba kao prekidač za održavanje/servis

Da

Izvedba kao prekidač za vožnju unazad

Ne

Nazivna trajna struja Iu

25A

Broj prekidača

1

Maks. nazivni radni napon Ue AC

690V

Nazivna radna snaga pri AC-3, 400 V

7.5kW

Nazivna trajna struja na AC-23, 400 V

25A

Preklopna snaga na 400 V

13kW

Izvedba kao glavni prekidač

Da

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Nazivna radna snaga pri AC-23, 400 V

13kW

Nazivna trajna struja na AC-21, 400 V

25A

Izvedba kao sigurnosni prekidač

Ne

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

1

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Motorni pogon opcijski

Ne

Nazivni radni napon

690 - 690V

Opcionalno oslobađanje napona

Ne

Konstrukcija uređaja

Kompletan uređaj u kućištu

Nazivna kratkotrajna podnosiva struja lcw

0.64kA

Prikladno za prednju montažu s 4 rupe

Ne

Prikladno za međumontažu

Ne

Mogućnost međusobnog zaključavanja

Da

Pogodno za podnu montažu

Da

Pogodno za montažu razvodne ploče

Ne

Integrirani motorni pogon

Ne

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

1

Stupanj zaštite (IP), prednja strana

IP65

S prethodno sastavljenim kabelima

Ne

Broj polova

3

Element kontrole boje

Crno

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Stupanj zaštite (NEMA)

12

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Visina

180mm

Prikladno za prednji centar za montažu

Ne

Širina

100mm

Dubina

115mm
