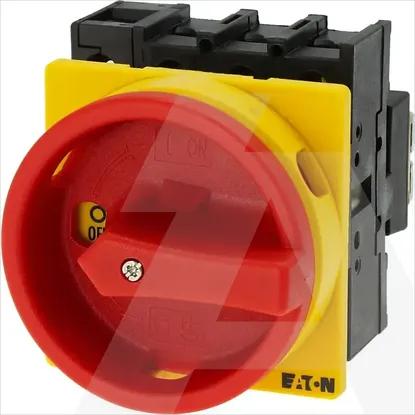

P1-32/EA/SVB/N

Izvedba kao sigurnosni prekidač

Ne

Izvedba kao instalacija za zaustavljanje u nuždi

Da

Izvedba kao prekidač za održavanje/servis

Da

Broj prekidača

1

Izvedba kao glavni prekidač

Da

Nazivna radna snaga pri AC-3, 400 V

13kW

Nazivna kratkotrajna podnosiva struja lcw

0.64kA

Nazivna radna snaga pri AC-23, 400 V

15kW

Maks. nazivni radni napon Ue AC

690V

Nazivna trajna struja Iu

32A

Nazivna trajna struja na AC-23, 400 V

32A

Nazivna trajna struja na AC-21, 400 V

32A

Preklopna snaga na 400 V

15kW

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Izvedba kao prekidač za vožnju unazad

Ne

Nazivni radni napon

1000 - 1000V

Broj polova

4

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

0

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

0

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Integrirani motorni pogon

Ne

Motorni pogon opcijski

Ne

Opcionalno oslobađanje napona

Ne

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Prikladno za prednju montažu s 4 rupe

Da

Pogodno za podnu montažu

Ne

Prikladno za prednji centar za montažu

Ne

Pogodno za montažu razvodne ploče

Ne

Prikladno za međumontažu

Ne

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Element kontrole boje

Crvena

Mogućnost međusobnog zaključavanja

Da

S prethodno sastavljenim kabelima

Ne

Stupanj zaštite (IP), prednja strana

IP65

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Stupanj zaštite (NEMA)

12

Visina

70mm

Širina

65mm

Dubina

120mm
