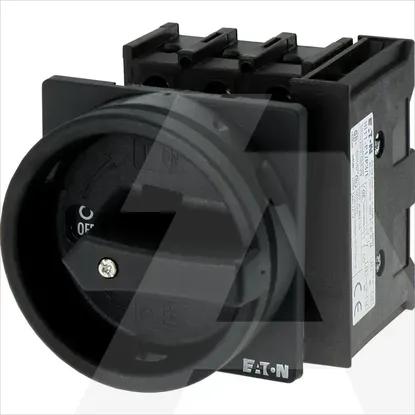

P1-25/EA/SVB-SW/HI11

Izvedba kao glavni prekidač

Da

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Izvedba kao sigurnosni prekidač

Ne

Izvedba kao prekidač za vožnju unazad

Ne

Broj prekidača

1

Nazivni radni napon

690 - 690V

Nazivna trajna struja na AC-23, 400 V

25A

Maks. nazivni radni napon Ue AC

690V

Nazivna trajna struja Iu

25A

Nazivna radna snaga pri AC-3, 400 V

7.5kW

Nazivna radna snaga pri AC-23, 400 V

13kW

Nazivna trajna struja na AC-21, 400 V

25A

Nazivna kratkotrajna podnosiva struja lcw

0.64kA

Preklopna snaga na 400 V

13kW

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

1

Izvedba kao prekidač za održavanje/servis

Da

Broj polova

3

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

1

Opcionalno oslobađanje napona

Ne

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Motorni pogon opcijski

Ne

Integrirani motorni pogon

Ne

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Prikladno za prednju montažu s 4 rupe

Da

Pogodno za podnu montažu

Ne

Pogodno za montažu razvodne ploče

Ne

Prikladno za prednji centar za montažu

Ne

Prikladno za međumontažu

Ne

Element kontrole boje

Crno

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Mogućnost međusobnog zaključavanja

Da

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Širina

83mm

S prethodno sastavljenim kabelima

Ne

Stupanj zaštite (IP), prednja strana

IP65

Stupanj zaštite (NEMA)

1

Visina

65mm

Dubina

119mm
