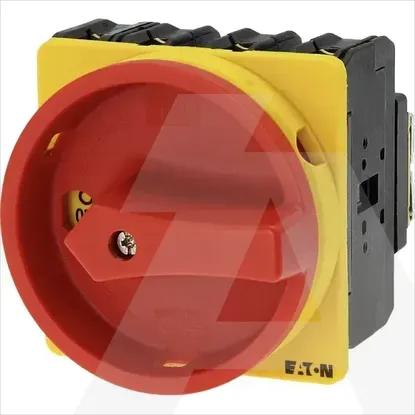

P3-100/EA/SVB/N

Izvedba kao prekidač za održavanje/servis

Da

Izvedba kao instalacija za zaustavljanje u nuždi

Da

Izvedba kao glavni prekidač

Da

Izvedba kao sigurnosni prekidač

Ne

Nazivna trajna struja Iu

100A

Nazivna trajna struja na AC-23, 400 V

100A

Maks. nazivni radni napon Ue AC

690V

Nazivna trajna struja na AC-21, 400 V

100A

Broj polova

4

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

0

Motorni pogon opcijski

Ne

Preklopna snaga na 400 V

55kW

Broj prekidača

1

Nazivni radni napon

690 - 690V

Izvedba kao prekidač za vožnju unazad

Ne

Nazivna radna snaga pri AC-3, 400 V

37kW

Nazivna radna snaga pri AC-23, 400 V

55kW

Nazivna kratkotrajna podnosiva struja lcw

2kA

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

0

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Integrirani motorni pogon

Ne

Opcionalno oslobađanje napona

Ne

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Prikladno za prednju montažu s 4 rupe

Da

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Prikladno za međumontažu

Ne

Prikladno za prednji centar za montažu

Ne

S prethodno sastavljenim kabelima

Ne

Pogodno za podnu montažu

Ne

Element kontrole boje

Crvena

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Mogućnost međusobnog zaključavanja

Da

Stupanj zaštite (IP), prednja strana

IP65

Pogodno za montažu razvodne ploče

Ne

Stupanj zaštite (NEMA)

12

Širina

90mm

Visina

90mm

Dubina

130mm
