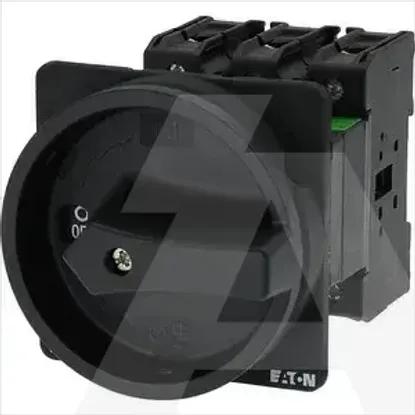

P3-100/V/SVB-SW

Izvedba kao instalacija za zaustavljanje u nuždi

Ne

Izvedba kao prekidač za vožnju unazad

Ne

Broj prekidača

1

Maks. nazivni radni napon Ue AC

690V

Nazivni radni napon

690 - 690V

Nazivna trajna struja Iu

100A

Izvedba kao glavni prekidač

Da

Uvjetovana nazivna struja kratkog spoja Iq

80kA

Broj NC pomoćnih kontakata - normalno zatvoreni kontakt

0

Nazivna radna snaga pri AC-23, 400 V

55kW

Integrirani motorni pogon

Ne

Broj C/O pomoćnih kontakata - preklopni kontakt

0

Nazivna trajna struja na AC-23, 400 V

100A

Nazivna trajna struja na AC-21, 400 V

100A

Nazivna radna snaga pri AC-3, 400 V

37kW

Broj NO pomoćnih kontakata - normalno otvoreni kontakt

0

Izvedba kao prekidač za održavanje/servis

Da

Nazivna kratkotrajna podnosiva struja lcw

2kA

Broj polova

3

Preklopna snaga na 400 V

55kW

Motorni pogon opcijski

Ne

Opcionalno oslobađanje napona

Ne

Konstrukcija uređaja

Ugradbeni uređaj fiksna ugradna tehnika

Izvedba kao sigurnosni prekidač

Ne

Pogodno za podnu montažu

Ne

S prethodno sastavljenim kabelima

Ne

Mogućnost međusobnog zaključavanja

Da

Prikladno za prednji centar za montažu

Ne

Prikladno za međumontažu

Ne

Visina

114mm

Širina

90mm

Element kontrole boje

Crno

Vrsta električnog priključka glavnog kruga

Vijčani spoj

Stupanj zaštite (NEMA)

12

Prikladno za prednju montažu s 4 rupe

Ne

Vrsta upravljačkog elementa

Okretni pogon spojke vrata

Dubina

150mm

Stupanj zaštite (IP), prednja strana

IP65

Pogodno za montažu razvodne ploče

Ne
